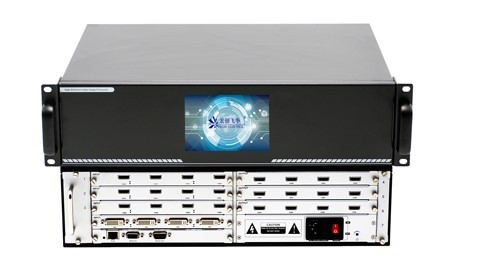

LED拼接处理器系列采用插卡结构设计，输入卡、输出卡、预监卡、控制卡、发送卡都可以根据不同用户需求灵活配置。输出最多支持8个高清接口，每个接口支持230万像素处理能力，并且支持各个输出口 拼接图像，对于大型LED拼接墙系统，只需要单台设备就可以实现，无须多台设备级联的方式。
LED
拼接处理器系列通过 RS-232 或以太网端口的接口连接相应的上位机，在界面软件上可以轻松地实现系统设置与控制，或通过以太网端口连接到交换机，实现局域网内移动端的控制与操作。
LED拼接处理器的特点是：
1、纯硬件设计
采用纯硬件架构，系统的核心为大规模的FPGA阵列，其内部无任何CPU和操作系统，安全稳定。
2、内置同步信号
所有的输出模块用统一同步信号处理，保证画面的同步性。
3、多组拼接墙管理
可同时对多组拼接墙进行管理，最多支持4组同时控制，可支持LCD\LED大屏幕。拼接墙之前共用输入信号源，输出各自独立，互不干扰，可单独设定不同的分辨率、调节颜及其他参数。
4、支持PC和移动端控制软件的预监与回显
支持用户在PC和移动端的控制软件中对所有输入信号进行实时预览，可以更直观的选择需要操作的信号源。同时可以在界面中观看大屏的实时回显图像，提高操作员的工作效率和防止误操作。
5、插卡式结构
支持多种信号格式输入卡（DVI-I、VGA、HDMI、 3G-SDI、光纤、4K高分输入卡、IP流媒体卡 H264、IP流媒体卡H265）。
6、4K输入输出
可配置4K高分输入采集卡，可以采集各种类型DL- DVI、DP、HDMI1.4的4K信号。支持源端4K信号的采集，并支持点对点拼接输出到LED大屏，提供更加震撼和清晰的效果。
7、内置字符叠加器
可灵活根据用户需求对任意输入通道叠加字符，字符大小、颜色、位置可灵活调整。
